钻石
钻石(Diamond)是金刚石的宝石名称，是自然界中硬度最大、化学性质最稳定的宝石。化学组成主要为碳(C)，常含有微量的氮(N)、硼(B)、铝(Al)、铍(Be)等杂质元素。含氮使钻石变黄，含硼使钻石变蓝。
钻石属于等轴晶系，晶体多呈八面体、立方体、菱形十二面体及立方体与八面体的聚形(图1)。钻石一般为无色、淡黄色，少数为粉红色，偶见绿色、红色、蓝色、紫色等(图2)。金刚光泽，透明，折射率2.417，色散率0.044。硬度10，密度约3.5g/cm3，热导性强，发育一组完全解理。常见的包裹体有石榴石、尖晶石、顽火辉石等。

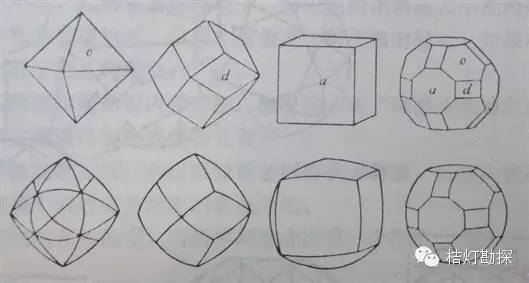

钻石(金刚石)的晶形
不同颜色的钻石
肉眼鉴定特征
肉眼识别钻石的要点包括颜色、光泽、色散、瑕疵、琢型等。
1颜色
钻石颜色较多，但在市场上流通的钻石除了少量产于澳大利亚的粉红色钻石外，主要是无色(白色)、微带黄色的白色和带褐色的白色。其他罕见的红色、绿色、蓝色的钻石，一般未经上市就被收藏家珍藏。
2光泽
钻石为金刚光泽，犹如表面涂了一层植物油，显得浑厚而明亮。将钻石的台面朝下，平放在白纸上，台面内侧就如同镀银的镜面一样。
3色散
钻石的色散值是0.044，为中等色散，当光线从台面入射进入钻石内部，可以见到橙红色、黄色和蓝色三种彩光。
4瑕疵
用10~20倍放大镜仔细观察，绝大多数钻石内部，多多少少含有白色的裂纹、黑色的瑕点或石榴石、尖晶石、顽火辉石、石墨等矿物包裹体。在腰围处可能会见到胡茬状的小解理或三角形的原始晶面。
5琢型
珠宝界对钻石的琢型要求十分严格，从台面进入钻石的光，必需从台面发射出来，亭部不能漏光。因此，各个部位应按比例琢磨(图)，小面对称、棱线平直、三棱交于一点、表面光洁。如果将钻石台面向下放在带字的纸上，从亭部向下应看不到纸上的字迹。

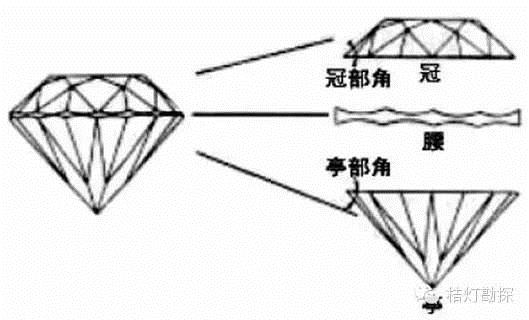

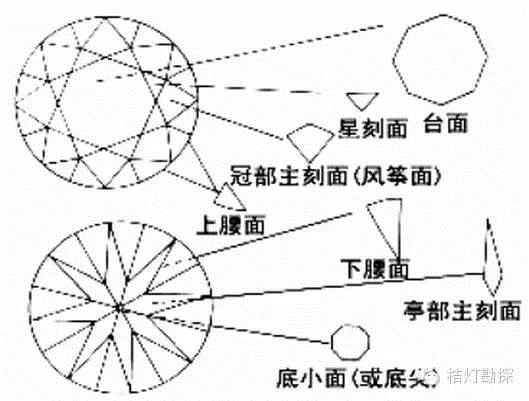

标准园型钻石各部分的名称
金绿宝石
金绿宝石的英文名称为Chrysoberyl，源于希腊语的Chrysos(金色)和Beryuos(绿宝石)，意思是“金色绿宝石”。金绿宝石的成因主要有气成热液型和伟晶岩型两种，主要产地有巴西、斯里兰卡、印度、马达加斯加、美国等国。
肉眼鉴定特征
透明的金绿宝石
透明的金绿宝石，呈油亮明艳的强玻璃光泽，颜色为淡褐黄色、淡褐绿色，宝石内部有时可见一些羽毛状气液包裹体。外观与黄色蓝宝石和黄褐色钙铝榴石有些相似。除光泽明亮，透明，淡褐黄色、淡褐绿色的颜色外，没有明显的识别特征，肉眼不容易鉴定，只有借助折光仪精确测定折光率来加以区别。

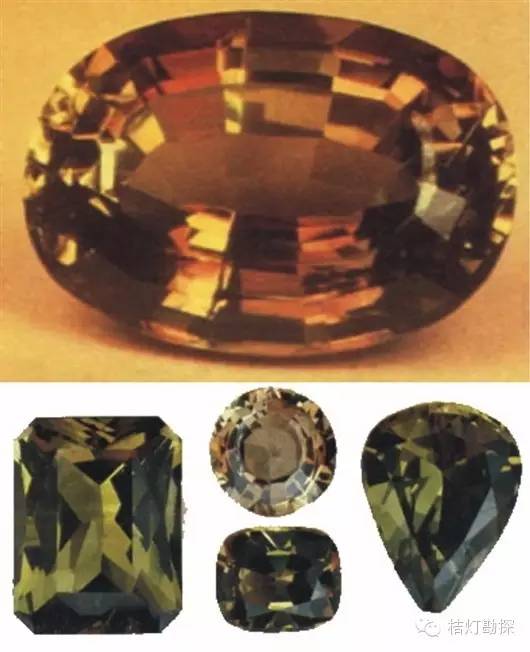

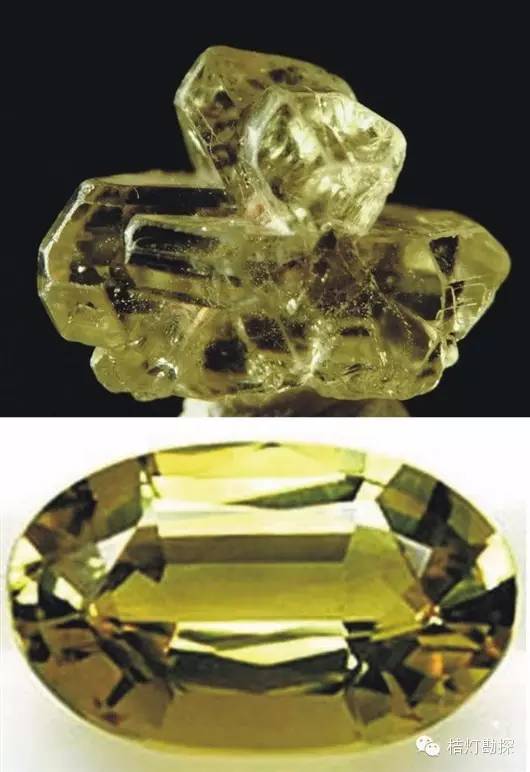

透明的金绿宝石
猫眼石
猫眼石呈半透明，颜色有棕褐色、淡褐黄色、淡褐绿色、蜜黄色、灰色等。猫眼石的光带纤细、明亮、移动灵活，即使在室内光照条件下也十分清晰。宝石内部含有密集排列的纤维状包裹体。带褐色调的颜色和清晰的猫眼效应，是肉眼鉴定的重要特征。

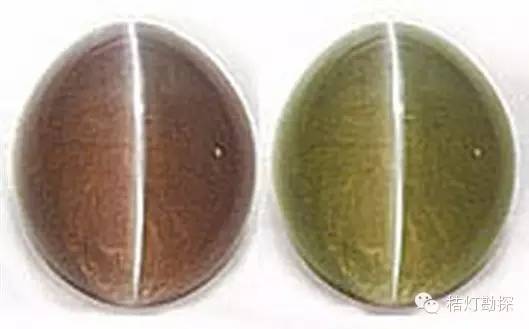

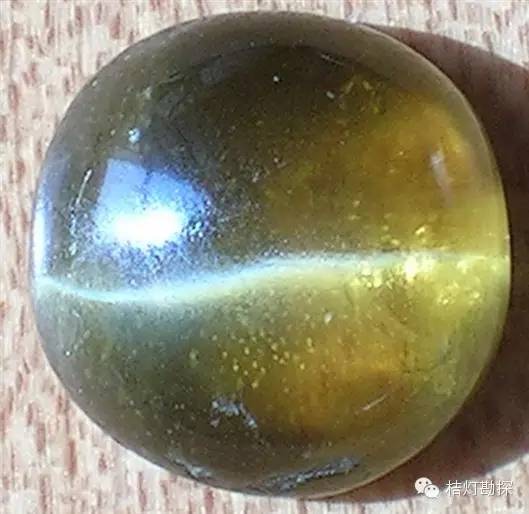

猫眼石
石英猫眼
石英猫眼呈半透明，颜色有浅褐黄色、浅褐绿色。肉眼鉴定时，与猫眼石的主要区别在于：光带较宽，有时在一个弧面上可见两条以上的光带，光带的移动比较呆滞。内部的纤维状包裹体较粗大。密度小(2.64g/cm3)。亲水性强，在弧面上滴一滴水，很快就比较均匀地散开。
石英猫眼
软玉猫眼
软玉猫眼为具有猫眼效应的角闪石质软玉，呈淡褐黄色、淡褐绿色，不透明，弱玻璃光泽。光带较宽，移动不灵活，比较容易与猫眼石区别。
软玉猫眼
亚历山大石
亚历山大石是含铬、具有变色效应的金绿宝石变种，又称为变石。它在阳光下呈绿色，在白炽灯或烛光下呈红色。其他特征与透明的金绿宝石和猫眼石类似。它的名称源于俄国沙皇二世亚历山大，在他21岁生日那天戴着镶有变石的皇冠出席典礼，以自己的名字将变石命名为亚历山大石。

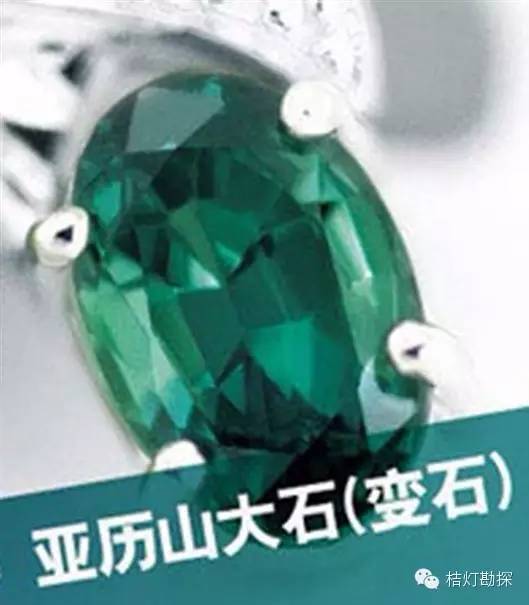

亚历山大石
红柱石
红柱石的化学组成为Al2SiO5，属于斜方晶系，晶体呈四方柱状。硬度7~7.5，密度3.17g/cm3。玻璃光泽，折光率1.634~1.643。常显棕绿色、棕红色。三色性明显。与亚历山大石的主要区别在于：红柱石自身的三色性极强，从不同方位观察即可看到棕绿色-浅绿色-棕红色的变化;而亚历山大石的颜色是随光源不同而变化的。
红柱石
蓝宝石蓝宝石的化学组成主要为Al2O3，含有少量(0.5%~2.0%)的TiO2 、Fe2O3和微量的 Co、Ni、V等元素。属于三方晶系，晶体呈六边形桶状或柱状，晶面上可见到斜交的双晶纹。颜色较多，有靛蓝色、蓝色、浅蓝色、天蓝色、绿色、黄色、紫色、灰色乃至无色等。强玻璃光泽，透明至微透明，硬度9，密度3.9~4.1g/cm3，折射率1.762~1.770，双折射率为0.008，具蓝-绿二色性。发育平直的裂理面。常含有包裹体，因产地和成因不同而有所差异。
肉眼鉴定特征印度产蓝宝石
印度的克什米尔产出的蓝宝石，是一种含乳白色雾状包裹体、像天鹅绒般微带紫的靛蓝色(珠宝界称为“车菊蓝”)的优质蓝宝石。由于产地海拔5000多米，环境恶劣，开采十分困难，现已停采。这种蓝宝石在缅甸已有发现。

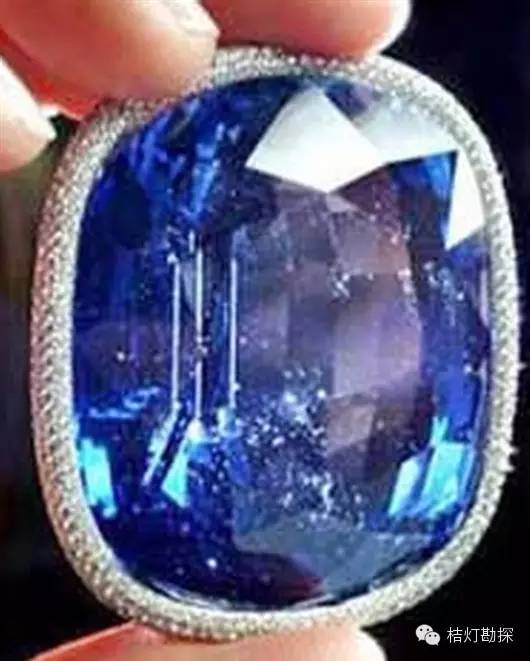

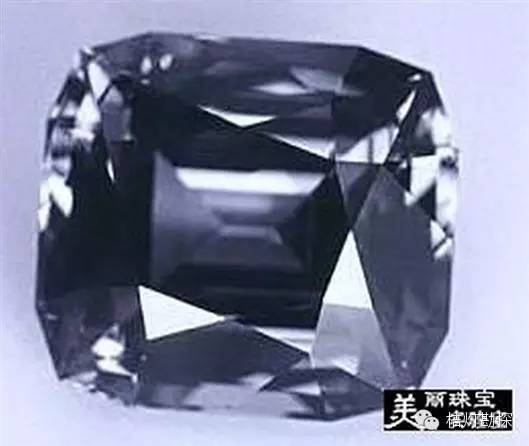

印度克什米尔产透明蓝宝石“东方蓝巨人”
透明蓝宝石
缅甸产透明的蓝宝石颜色浓艳，呈深蓝色、靛蓝色，展布不太均匀。透明但不清澈，用10倍放大镜观察，可见含有平行排列的或呈60º、120º交角的色带和平直的乳白色丝绢状金红石包裹体。有时还可以见到羽毛状气-液包裹体和尖晶石、烧绿石等固态包裹体。表面光亮，呈象涂了油脂一样的强玻璃光泽。
缅甸产透明蓝宝石
星光蓝宝石
斯里兰卡产星光蓝宝石颜色亦较多，呈靛蓝色、蓝色、天蓝色、浅紫色、浅灰色及无色等。主要特征与缅甸产星光蓝宝石类似，但多呈半透明，星线比缅甸产星光蓝宝石细而清晰。

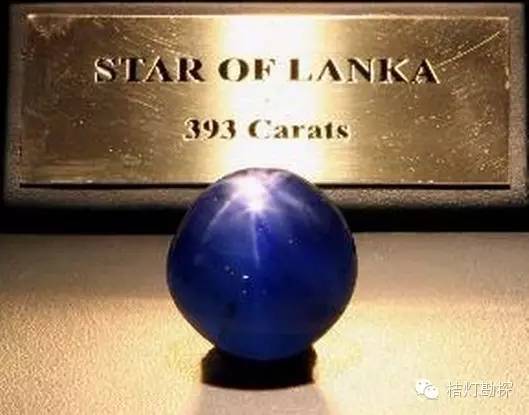

斯里兰卡产星光蓝宝石“兰卡之星”
泰国产蓝宝石
泰国产蓝宝石呈带黑色调的靛蓝色和深蓝色。肉眼或用10倍放大镜观察，可见有平直的或呈60º、120º交角的色带和双晶纹。用20倍放大镜观察，有时可见到在一个平面上展布的指纹状气-液包裹体和睡莲状包裹体(包裹体中心为黑色矿物，边部围绕一圈裂隙)。

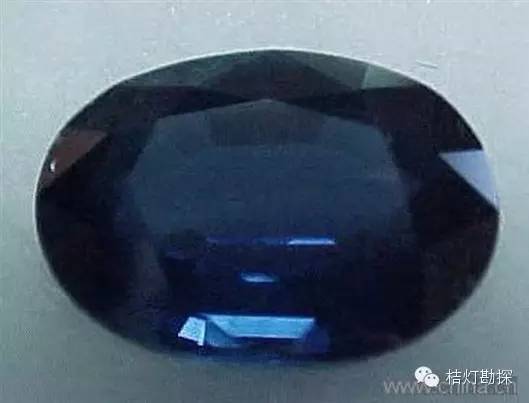

泰国产透明蓝宝石
蓝色尖晶石
蓝色尖晶石呈蓝色，带灰色调而不鲜艳，无多色性。内部常见八面体小尖晶石包裹体，见不到蓝宝石具特征性的生长线、色带以及丝绢状金红石包裹体。
蓝色尖晶石
蓝锥矿
肉眼与蓝宝石的区别主要有：(1)蓝锥矿为强玻璃光泽至半金刚光泽，色散高、在琢磨成型的宝石内部可见火彩;(2)呈靛蓝-淡蓝(无色)二色性;(3)硬度较低，为6.0~6.5;(4)双折射率大，底棱双影现象明显;(5)粒度一般较小，多数小于1克拉。
蓝锥矿
黝帘石
宝石级的黝帘石，因首先发现于坦桑尼亚，所以又称为坦桑石。黝帘石的化学式为Ca2Al3Si3O12(OH)，未经过加热处理的黝帘石呈淡紫红色、淡黄绿色和蓝色。经加热处理后呈带紫的靛蓝色，但颜色鲜艳均匀，无生长线及色带。紫-绿-蓝多色性明显，硬度较低。

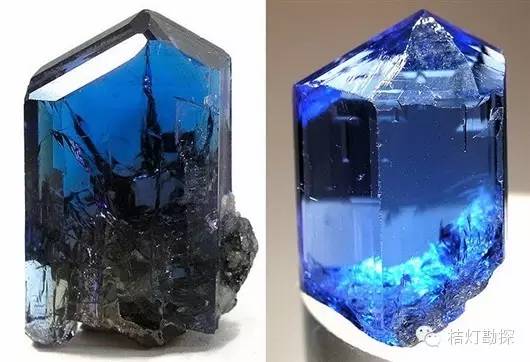

黝帘石
祖母绿祖母绿是含铬的绿柱石，化学式为Be3Al2SiO6。通常翠绿色祖母绿含氧化铬0.15%~0.30%，深翠绿色的含氧化铬0.15%~0.60%。但是，如果是由铁致色的绿色绿柱石，只能叫绿色绿柱石，而不能叫祖母绿。祖母绿属六方晶系，晶体呈六方柱状，横断面呈六边形，柱面上可见垂直晶棱的横纹。颜色为深浅不同的翠绿色，在强光下能发荧光而使颜色显得更加鲜艳透明。玻璃光泽，硬度7.5，折射率1.56~1.59，双折射率0.005~0.009，密度2.67~2.78g/cm3。
肉眼鉴定特征
哥伦比亚产祖母绿
哥伦比亚是世界优质祖母绿第一生产大国，产出的祖母绿呈透明的翠绿色、淡翠绿色，色泽鲜艳纯正。肉眼可见宝石中含有一些反白光的愈合裂隙面和白色方解石或黑色炭质包裹体。用20倍放大镜观察还可以见到锯齿型气-液-固三相流体包裹体。有时还可见到半透明的褐色短柱状氟碳钙锶矿包裹体。

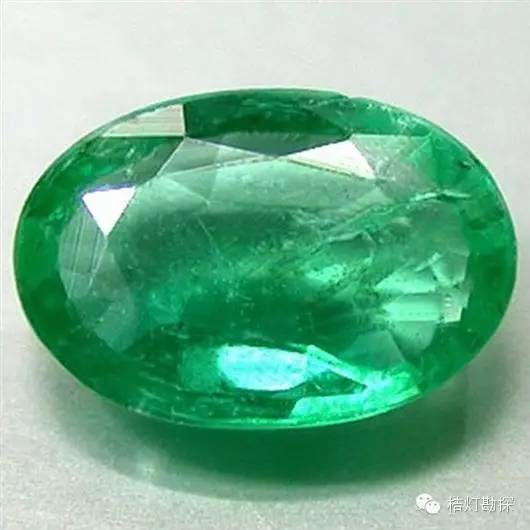

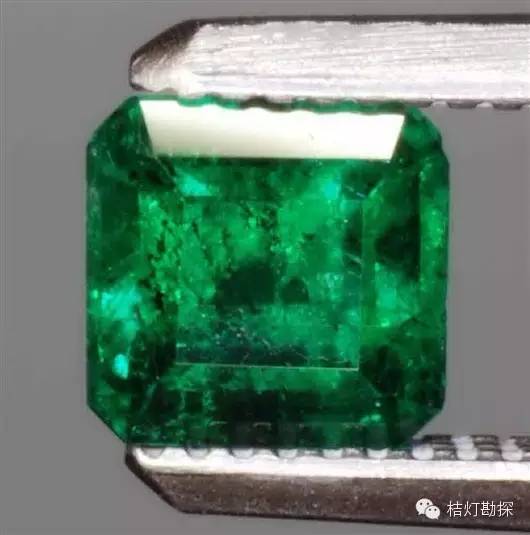

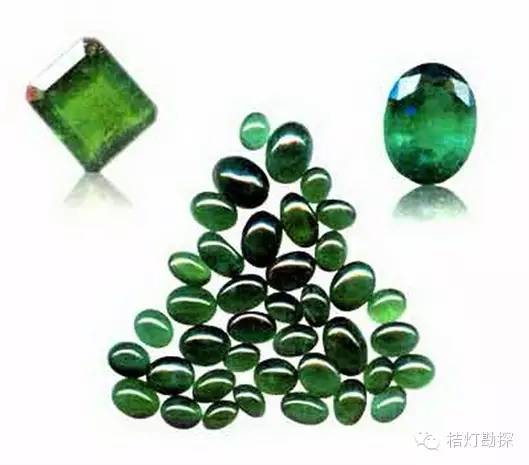

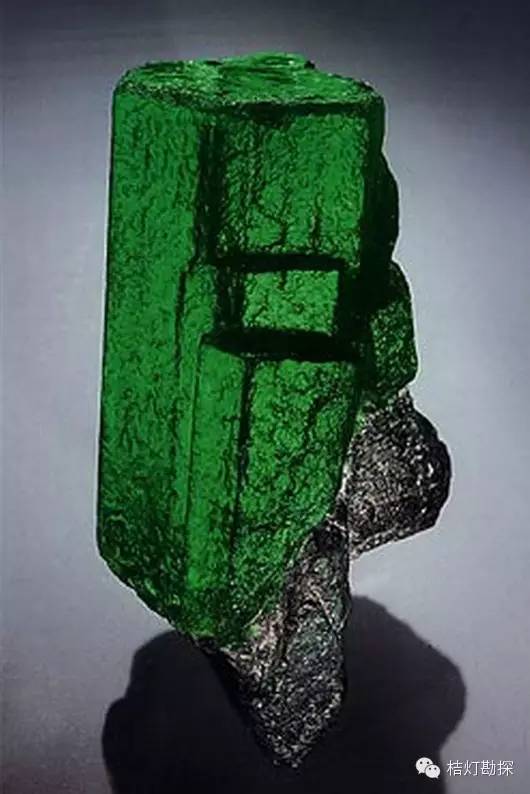

哥伦比亚产祖母绿
赞比亚产祖母绿
赞比亚是世界优质祖母绿第二生产大国，产出的祖母绿呈绿色、蓝绿色和暗绿色，颜色鲜艳，但略带灰色调纯。肉眼或10~20倍放大镜下可见宝石中含有片状黑云母或柱状角闪石质包裹体。

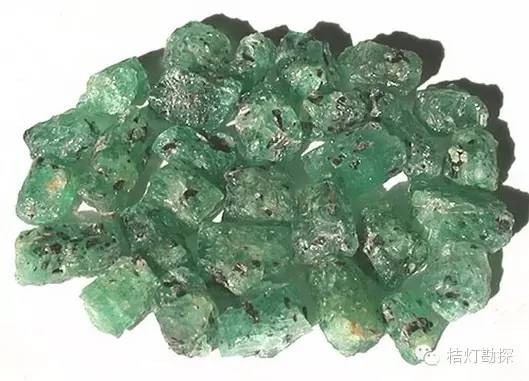

赞比亚产祖母绿
巴西产祖母绿
巴西产祖母绿呈深绿色、黄绿色，色泽较暗淡，透明度较差，属于低档祖母绿。肉眼或10~20倍放大镜下可见宝石中含有白色云朵状方解石、钠长石包裹体，黑色片状黑云母和粒状磁铁矿包裹体，以及层状展布的乳滴状气-液包裹体。
巴西产祖母绿
俄罗斯乌拉尔产祖母绿
俄罗斯乌拉尔产祖母绿呈黄绿色，色泽较暗淡。肉眼或10~20倍放大镜下可见宝石中含有片状黑云母和竹节状阳起石包裹体。
俄罗斯乌拉尔产祖母绿
印度产祖母绿
印度产祖母绿呈黄绿色，色泽较暗淡。肉眼或10~20倍放大镜下可见宝石中常含有两组相互垂直展布的鳞片状黑云母包裹体。

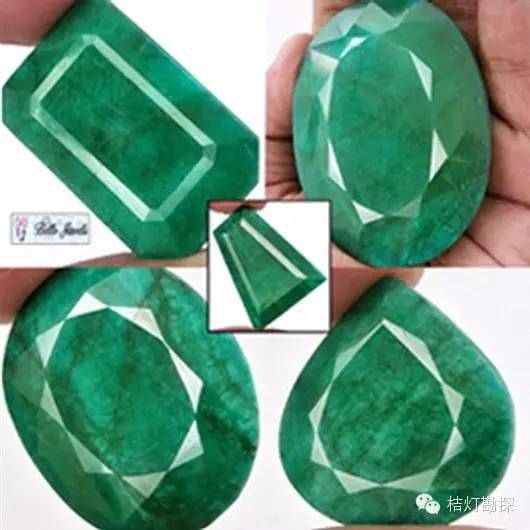

印度产祖母绿
坦桑尼亚产祖母绿
坦桑尼亚产祖母绿可与哥伦比亚产祖母绿相媲美，通常为微带黄或蓝色调的绿色，但粒度一般较小，可作为首饰原料的不多。
坦桑尼亚祖母绿
中国云南产祖母绿
中国云南产祖母绿，色调丰富，有深绿色、绿色、蓝绿色、黄绿色、淡绿色等，透明度一般较差。由于与钨锡矿伴生，祖母绿矿体规模小，深绿色透明的优质祖母绿较少。优质祖母绿，肉眼或放大镜下可见黑色针状电气石、片状云母、板状长石和粒状毒砂等固体包裹体，以及气-液包裹体。

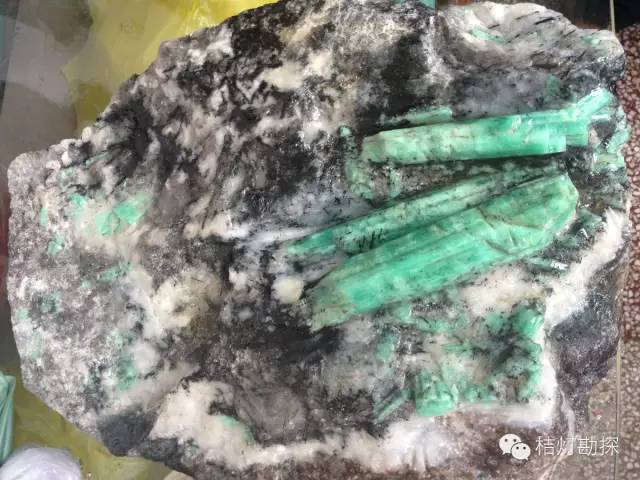

云南产祖母绿
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
